课程设计任务书四
一、设计题目 佛山常青塑料厂降压变电所供配电系统设计
1、佛山常青塑料厂生产任务及车间组成
(1) 本厂生产规模及产品规格
年产量为万吨聚乙烯及烃塑料制品。产品品种有薄膜、单丝、管材和注射等制品。其原料来源于某石油化纤总厂。
（2）车间组成及布置

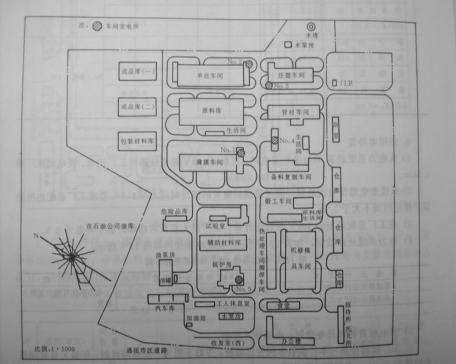

本厂设有薄膜、单丝、管材、注射等四个车间，设备选型全部采用我国最新定性设备。此外还有辅助车间及其它设施，全厂总平面布置图详见图1。
（3）工厂各车间负荷情况及车间变电所的容量见表1所示
表1 各车间和各车间变电所负荷计算表
|
序号
|
车间（单位）
名称
|
设备容量
(kw)
|
kd
|
cosφ
|
tgφ
|
计算负荷
|
车间变电所代号
|
变压器台数及容量（kva）
|
|
p30
(kw)
|
q30
(kvar)
|
s30
(kva)
|
i30
(a)
|
|
1
|
薄膜车间
|
1400
|
|
|
|
|
|
|
|
no.1 车变
|
1×____
|
|
原料库
|
30
|
|
|
|
|
|
|
|
|
生活间
|
10
|
|
|
|
|
|
|
|
|
成品库（一）
|
25
|
|
|
|
|
|
|
|
|
成品库（二）
|
24
|
|
|
|
|
|
|
|
|
包装材料库
|
20
|
|
|
|
|
|
|
|
|
小计
（k∑=0.95）
|
|
|
|
|
|
|
|
|
|
2
|
单丝车间
|
1385
|
|
|
|
|
|
|
|
no.2 车变
|
1×____
|
|
水泵房
|
20
|
|
|
|
|
|
|
|
|
小计
（k∑=0.95）
|
|
|
|
|
|
|
|
|
|
3
|
注塑车间
|
189
|
|
|
|
|
|
|
|
no.3 车变
|
2×____
|
|
管材车间
|
880
|
|
|
|
|
|
|
|
|
小计
（k∑=0.95）
|
|
|
|
|
|
|
|
|
|
4
|
备料车间
|
138
|
|
|
|
|
|
|
|
no.4 车变
|
1×____
|
|
生活间
|
10
|
|
|
|
|
|
|
|
|
浴 室
|
5
|
|
|
|
|
|
|
|
|
锻工车间
|
30
|
|
|
|
|
|
|
|
|
原料间
|
15
|
|
|
|
|
|
|
|
|
仓 库
|
15
|
|
|
|
|
|
|
|
|
机修模具车间
|
100
|
|
|
|
|
|
|
|
|
热处理车间
|
150
|
|
|
|
|
|
|
|
|
铆焊车间
|
180
|
|
|
|
|
|
|
|
|
小计
（k∑=0.87）
|
|
|
|
|
|
|
|
|
|
5
|
锅炉房
|
200
|
|
|
|
|
|
|
|
no.5车变
|
2×____
|
|
试验室
|
125
|
|
|
|
|
|
|
|
|
辅助材料库
|
110
|
|
|
|
|
|
|
|
|
油泵房
|
15
|
|
|
|
|
|
|
|
|
加油站
|
12
|
|
|
|
|
|
|
|
|
办公楼、食堂、招待所
|
50
|
|
|
|
|
|
|
|
|
小计
（k∑=0.9）
|
|
|
|
|
|
|
|
|
2、供用电协议
本厂与电业部门所签订的供用电协议主要内容如下：
（1） 从电业部门某110/10千伏变电所用一条10千伏架空线路向本厂供电，该所在厂南侧1公里；
（2） 电业部门变电所配电线路采用定时限过电流保护装置的整定时间为2秒，工厂配电所应不大于1.3秒；
（3） 在总变电所10千伏测计量；要求本厂的功率因数值在0.95以上
供电系统技术数据：

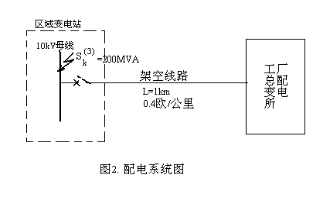

电业部门变电所10kv母线视为无限大电源供电系统，其短路容量为200mva，供电系统接线如图2所示。
3、设计范围与内容：
（1） 变压器的选择；
（2） 断路器的选择；
（3） 高压开关柜的选择；
（4） 进线与母线的选择；
（5） 厂区电缆的选择；
4、本厂的复合性质
生产车间为三班制，部分车间为单班制或两班制，全厂最大负荷利用小时数为5000小时，属于三级负荷。
5、本厂的自然条件
（1） 气象条件
（2） 最热月平均最高温度为35℃；
（3） 土壤中0.7～1米深处一年中最热月平均温度为20℃；
（4） 年雷暴日为30天；
（5） 全年土壤无冻结；
（6） 主导风向夏季为南风。
（7） 地质及水文条件
（8） 地表面比较平坦，土壤主要成分为积土及砂质粘土，层厚为1.6～1.7米不等；
（9） 地下水位一般为0.7米；
（10） 地耐压力为20吨/平方米。
|
